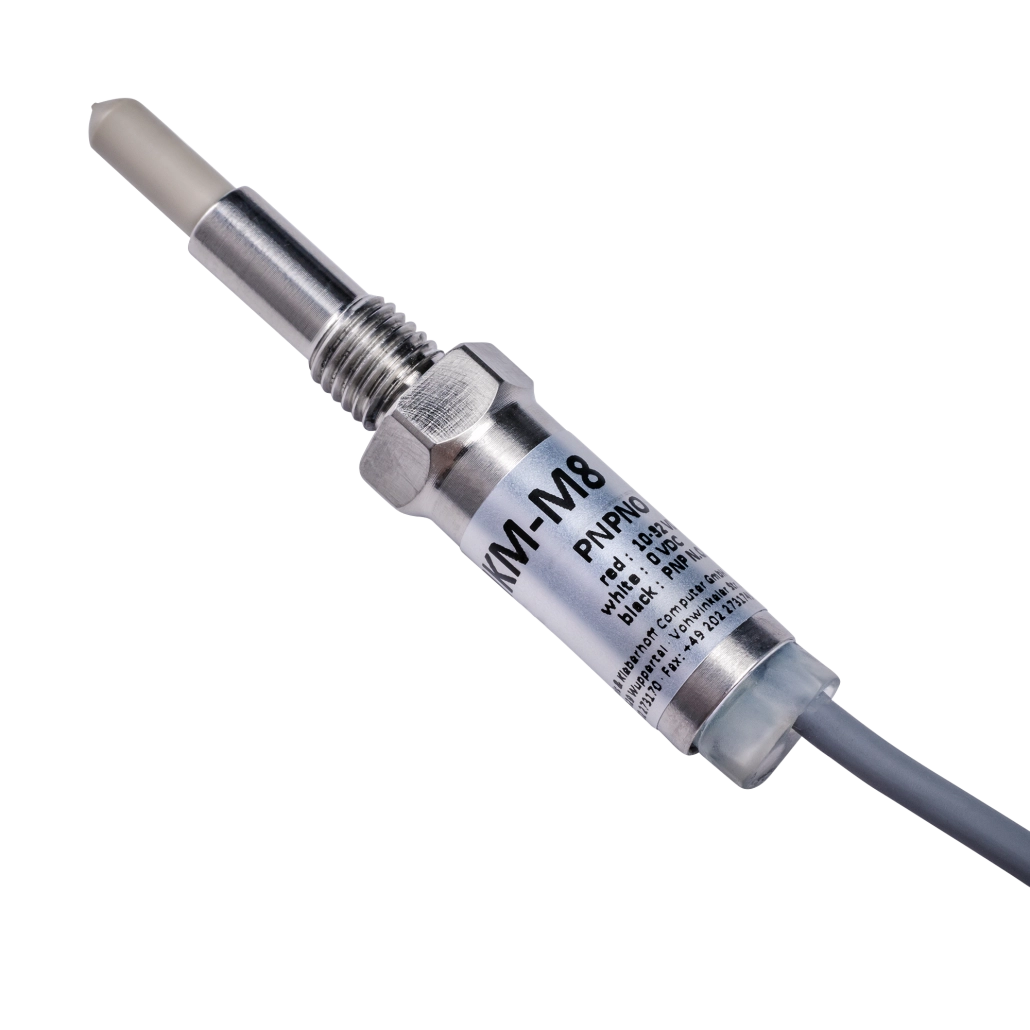

Der kapazitive Flüssigkeitssensor ermöglicht eine präzise und zuverlässige Füllstandsmessung direkt im Medium und dient als wartungsarme Alternative zu mechanischen Füllstandssensoren. Er ist für verschiedene Flüssigkeiten einsetzbar, werkseitig auf destilliertes Wasser eingestellt und kann über ein Potentiometer an unterschiedliche Medien angepasst werden. Darüber hinaus sind kundenspezifische Anpassungen, beispielsweise hinsichtlich Ausgangssignal, Kabel oder Steckverbinder, möglich.
Technische Daten
- Schaltabstand: Berührung
- Hysterese: 0,1 bis 1,5 mm
- Betriebsspannung: 12 bis 32V Gleichstrom
- Restwelligkeit: ≤ 10%
- Stromaufnahme: ≤ 10mA
- Laststrom: maximal 50mA
- Spannungsabfall: maximal 1,5V
- Schaltfrequenz: 100Hz
- Verpolungsschutz
- Thermischer Überlastschutz
- Umgebungstemperatur: 0 bis 60°C
- Lagertemperatur: -40 bis 85°C
- Anzeige: Gelbe LED
- Schutzart: IP65
Mechanik
Metallgehäuse VA-Stahl- Sensitiver Bereich PEEK (Polyetheretherketon)
- Gewinde M8x1
- 3-adriges Anschlusskabel
- LIYY 3 x 0,14qmm grau
- Aderendhülsen
- ca. 2 Meter lang
- gelbe LED Anzeige
Ausgangskonfiguration
Der Sensor bietet flexible Ausgangsoptionen, einschließlich NPN oder PNP Konfiguration sowie Schließer oder Öffner (NO/NC).
Kontaktierung
Er wird mit einem 2 Meter langen Kabel geliefert, das offene Kabelenden mit Aderendhülsen besitzt. Dadurch ist eine einfache Installation gewährleistet.
Bestellnummern
Auf dieser Seite finden Sie alle Sensoren, die von unseren Kunden bereits bestellt und genutzt werden. Sollte die von Ihnen gewünschte Kombination nicht gelistet sein, unterbreiten wir Ihnen gerne ein Angebot für Ihren indivuellen Sensor.
Preise auf Anfrage. Bitte haben Sie Verständnis dafür, dass wir bei Neukunden die Ware nur gegen Vorkasse liefern.
| Bestellnummer | Ausgangskonfiguration |
|---|---|
| MKM-M8-NPNNC | NPN NC |
| MKM-M8-NPNNO | NPN NO (Schließer) |
| MKM-M8-PNPNC | NPNP NC (Öffner) |
| MKM-M8-PNPNO | PNP NO (Schließer) |
